应用领域

目前, 智能型ClP就地清洗系统广泛应用于生物发酵、 制药等对清洗要求较高的行业, 以达到卫生无菌的效果。

工作原理

通过设置程序(程序可调)由CIP清洗系统自动配制清洗液, 经气动控制阀与送液泵、 回液泵来完成清洗的输送及回流循环清洗、排放、 回收整个清洗过程。通过电导率检测仪及PLC触摸屏组成的控制系统达到了自动在线清洗。

系统组成

智能型CIP系统为一中央集成系统,包含注射水罐、 CIP罐、板式换热器、管道过滤器、送液泵、回液泵、温度控制仪、液位控制仪、电导率检测仪、 PLC触摸屏、控制柜及系统管阀件等组成 。

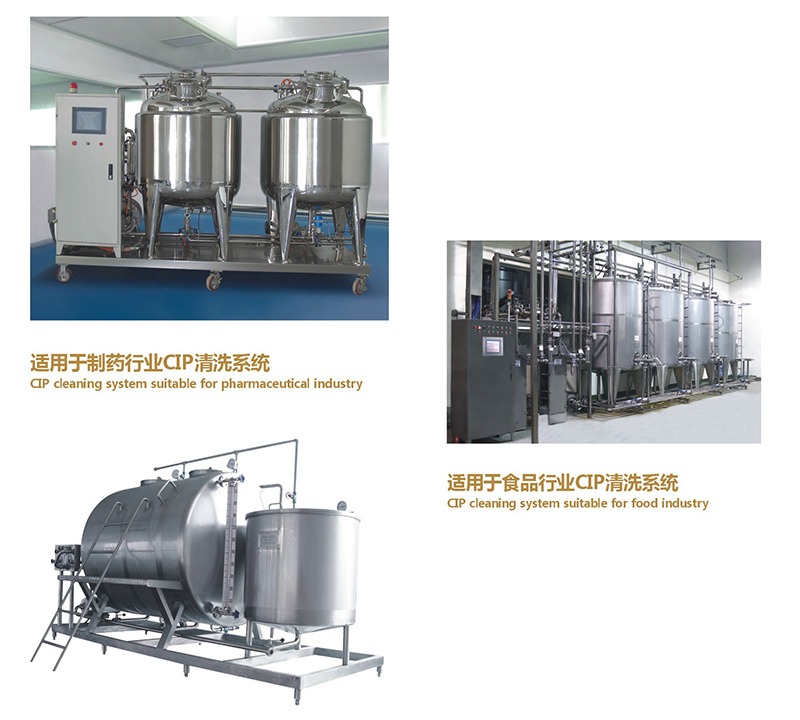

可根据工艺具体选择:单罐式、双罐式、分体式,还可以选择智能型及手动型

设备说明

CIP系统的全称为 Cleaning in place System,中文名称译为在线就地清洗系统,是指生产设备(罐体、管道、泵等)及整个生产线在无需人工拆开或打开的前提下,   在闭合的回路中进行循环清洗、消毒 。适用用于乳品、饮料、酒类、农副产品加工等行业的设备和管道的清洗 。

CIP清洗系统由酸液罐、碱液罐、热水罐、纯水罐、回水罐、消毒水罐以及浓酸罐、浓碱罐和换热器、进程泵及相应间阀门管件组成 。可按工艺需求配置相应罐,在一般场合只需使用酸液罐、碱液罐、热水罐三罐制的CIP系统就可满足清洗要求。

我公司生产的 CIP系统具有安全、节能、高效、操作维护方便等特点。主要有: 1、手动CIP站;  2半自动CIP站; 3.自动CIP站系统; 4自动配料前处理系统自动CIP,更为先进、自动化程度,可靠性、安全性更高,可以实现整条生产线信息数据的采集、交换并可以完成他们之间的联动。

以上CIP的结构方式有联体和分体两种方式;  这两种结构的CIP的加熟方式各有四种加热方式:板式加热、列管加熟、盘管加热、直通加热;联体的CIP系统有从一回路到三回路、罐容积从1 T到5T的各种规格。 分体式的CIP系统有从一回路到六回路、罐容积从1T到10T的各种规格。

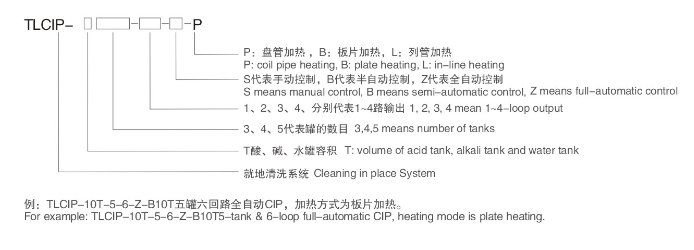

型号说明
